بررسی پروتکل‌های پیشرفته Spanning Tree (RSTP و MSTP)

در شبکه‌های مبتنی بر سوئیچ، ایجاد مسیرهای افزونه به‌عنوان یکی از اصول طراحی استاندارد، نقش مهمی در افزایش پایداری، تحمل‌پذیری در برابر خطا و تضمین دسترس‌پذیری مداوم سرویس‌ها ایفا می‌کند. این مسیرهای جایگزین کمک می‌کنند تا در صورت قطع یک لینک یا بروز اختلال در یک سوئیچ، ترافیک شبکه از مسیرهای دیگر عبور کرده و عملکرد کلی شبکه دچار وقفه نشود. با این حال، وجود چند مسیر هم‌زمان در لایه دوم شبکه، در صورت نبود مکانیزم کنترلی مناسب، می‌تواند منجر به شکل‌گیری حلقه‌های شبکه‌ای شود؛ مشکلی که پیامدهای جدی مانند طوفان‌های Broadcast، تکرار بی‌پایان فریم‌ها، مصرف بیش از حد پهنای باند و حتی از کار افتادن کامل زیرساخت شبکه را به دنبال دارد.

به همین دلیل، استفاده از پروتکل‌های کنترلی در لایه دوم به یک ضرورت غیرقابل انکار تبدیل شده است. پروتکل Spanning Tree با هدف شناسایی مسیرهای افزونه و مسدودسازی هوشمند آن‌ها طراحی شد تا ضمن حفظ مسیرهای پشتیبان، از بروز حلقه جلوگیری کند. با گذشت زمان و افزایش مقیاس شبکه‌ها، نیاز به همگرایی سریع‌تر و مدیریت بهینه‌تر منابع بیش از پیش احساس شد؛ موضوعی که منجر به معرفی نسخه‌های پیشرفته‌تر این پروتکل، یعنی RSTP و MSTP گردید. این پروتکل‌ها با کاهش زمان بازیابی شبکه و افزایش انعطاف‌پذیری در طراحی توپولوژی، نقش مهمی در بهبود عملکرد شبکه‌های مدرن دارند و انتخاب آن‌ها، به‌ویژه هنگام طراحی زیرساخت یا حتی در زمان خرید سوئیچ شبکه، می‌تواند تأثیر مستقیمی بر پایداری و کارایی بلندمدت شبکه داشته باشد.

مروری بر مفهوم Spanning Tree در شبکه

Spanning Tree مجموعه‌ای از مکانیزم‌های کنترلی در لایه دوم شبکه است که با هدف جلوگیری از ایجاد حلقه‌های ناخواسته طراحی شده است. این پروتکل با شناسایی مسیرهای افزونه و مسدودسازی هوشمند آن‌ها، توپولوژی شبکه را به ساختاری پایدار، قابل پیش‌بینی و بدون حلقه تبدیل می‌کند. در واقع Spanning Tree به شبکه اجازه می‌دهد از مزایای لینک‌های افزونه بهره‌مند شود، بدون آن‌که خطر بروز اختلالات گسترده وجود داشته باشد.

در فرآیند عملکرد این پروتکل، یکی از سوئیچ‌ها به‌عنوان سوئیچ ریشه انتخاب می‌شود و سایر سوئیچ‌ها مسیرهای خود را بر اساس کوتاه‌ترین و بهینه‌ترین فاصله تا این ریشه محاسبه می‌کنند. نتیجه این فرآیند، فعال ماندن تنها یک مسیر منطقی بین هر دو نقطه از شبکه است، در حالی که سایر مسیرهای جایگزین در حالت غیرفعال یا آماده‌به‌کار قرار می‌گیرند. این مسیرهای غیرفعال در شرایط عادی هیچ ترافیکی را عبور نمی‌دهند، اما به‌محض بروز قطعی در مسیر اصلی، به‌صورت خودکار فعال شده و ارتباط شبکه را حفظ می‌کنند.

اهمیت Spanning Tree زمانی بیشتر نمایان می‌شود که شبکه شامل تعداد زیادی سوئیچ و لینک‌های فیزیکی متعدد باشد. در چنین شرایطی، حتی یک اشتباه کوچک در طراحی می‌تواند منجر به حلقه‌های مخرب شود. به همین دلیل، در شبکه‌هایی که از تجهیزات متنوعی مانند سوئیچ poe برای تأمین هم‌زمان برق و دیتا استفاده می‌شود، فعال بودن و پیکربندی صحیح Spanning Tree نقش کلیدی در تضمین پایداری، امنیت و عملکرد صحیح کل زیرساخت شبکه ایفا می‌کند.

محدودیت‌های Spanning Tree کلاسیک

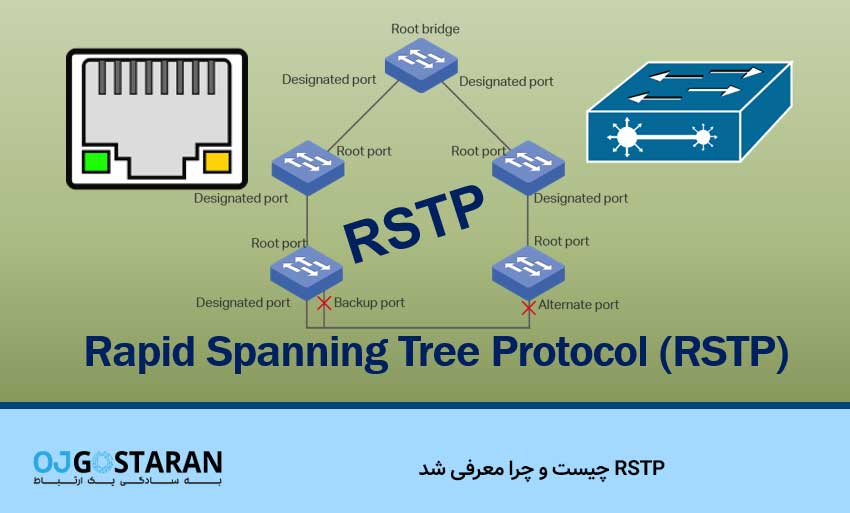

RSTP چیست و چرا معرفی شد

Rapid Spanning Tree Protocol یا RSTP به‌عنوان نسخه بهبودیافته و مدرن‌تر Spanning Tree کلاسیک معرفی شد تا به یکی از مهم‌ترین ضعف‌های نسخه اولیه، یعنی زمان همگرایی بالا، پاسخ دهد. با افزایش وابستگی سازمان‌ها به شبکه‌های پایدار و بدون وقفه، دیگر امکان تحمل چندین ثانیه یا دقیقه قطعی پس از تغییر توپولوژی وجود نداشت. به همین دلیل، RSTP با تمرکز ویژه بر افزایش سرعت واکنش شبکه طراحی شد.

در این پروتکل، فرآیند تصمیم‌گیری درباره وضعیت پورت‌ها به‌طور قابل توجهی ساده‌سازی شده است. RSTP با کاهش تعداد حالت‌های پورت و حذف وابستگی شدید به تایمرهای طولانی، می‌تواند در مدت‌زمانی بسیار کوتاه، مسیرهای جایگزین را فعال کند. علاوه بر این، استفاده از مکانیزم‌های هوشمند تشخیص وضعیت لینک و تبادل سریع پیام‌ها بین سوئیچ‌ها، باعث می‌شود تغییرات توپولوژی در کسری از ثانیه شناسایی و مدیریت شوند.

این ویژگی‌ها باعث شده است RSTP به گزینه‌ای قابل اعتماد برای شبکه‌های مدرن تبدیل شود؛ به‌ویژه در محیط‌هایی که سرویس‌های حساس به تأخیر اجرا می‌شوند و پایداری شبکه اهمیت بالایی دارد. حتی در شبکه‌هایی که از تجهیزات متداولی مانند سوئیچ دی لینک استفاده می‌کنند، فعال‌سازی RSTP می‌تواند نقش مؤثری در کاهش قطعی‌ها و افزایش کیفیت سرویس‌های شبکه ایفا کند.

تفاوت ساختار پورت‌ها در RSTP

در RSTP ساختار وضعیت پورت‌ها نسبت به STP کلاسیک به‌صورت چشمگیری ساده‌تر شده است. در نسخه قدیمی، پورت‌ها باید مراحل متعددی مانند Blocking، Listening، Learning و Forwarding را با اتکا به تایمرهای مشخص طی می‌کردند. این فرآیند چندمرحله‌ای باعث افزایش زمان همگرایی و ایجاد تأخیر در بازگشت شبکه به حالت پایدار می‌شد. اما در RSTP این پیچیدگی‌ها حذف شده و پورت‌ها تنها در سه حالت اصلی Forwarding، Discarding و Learning قرار می‌گیرند.

حالت Discarding در واقع جایگزین چند وضعیت قبلی شده و تمامی حالت‌هایی که در آن‌ها پورت اجازه ارسال فریم را ندارد، در این وضعیت تجمیع شده‌اند. این طراحی باعث شده فرآیند تصمیم‌گیری سریع‌تر و منطقی‌تر انجام شود. از سوی دیگر، RSTP از مکانیزم‌های فعال‌تری برای تشخیص ارتباط نقطه‌به‌نقطه استفاده می‌کند و در صورت اطمینان از نبود حلقه، پورت را بدون انتظار برای پایان تایمرهای طولانی مستقیماً به حالت Forwarding منتقل می‌کند.

این ساده‌سازی نه‌تنها زمان بازیابی شبکه پس از قطع لینک را به‌شدت کاهش می‌دهد، بلکه باعث می‌شود عملکرد شبکه پایدارتر و قابل پیش‌بینی‌تر باشد. در بسیاری از تجهیزات حرفه‌ای مانند سوئیچ سیسکو، پیاده‌سازی RSTP به‌گونه‌ای انجام شده که حداکثر بهره‌وری از این ساختار جدید حاصل شود و تغییرات توپولوژی با کمترین وقفه ممکن مدیریت گردد.

مکانیزم Handshake در RSTP

یکی از مهم‌ترین نوآوری‌های RSTP استفاده از مکانیزم Handshake است که نقش کلیدی در افزایش سرعت واکنش شبکه ایفا می‌کند. در این روش، تبادل پیام‌ها میان سوئیچ‌ها به‌صورت دوطرفه و فعال انجام می‌شود و هر دو سمت لینک وضعیت خود را به‌صورت لحظه‌ای اعلام می‌کنند. به‌محض برقراری ارتباط، سوئیچ‌ها بررسی می‌کنند که آیا فعال شدن لینک جدید می‌تواند منجر به ایجاد حلقه شود یا خیر. اگر نتیجه این بررسی مثبت باشد و خطری شبکه را تهدید نکند، پورت بدون معطلی و انتظار برای پایان تایمرهای زمان‌بر، مستقیماً وارد وضعیت فعال می‌شود.

این رویکرد تفاوت اساسی با Spanning Tree کلاسیک دارد که در آن تصمیم‌گیری کاملاً وابسته به تایمرهای از پیش تعیین‌شده بود. مکانیزم Handshake باعث می‌شود شبکه رفتاری پویا و هوشمند داشته باشد و به تغییرات توپولوژی به‌صورت آنی واکنش نشان دهد. در نتیجه، وقفه‌های کوتاه‌مدت نیز به حداقل می‌رسند و پایداری کلی شبکه افزایش می‌یابد.

مزایای عملی RSTP در شبکه‌های سازمانی

RSTP در محیط‌های سازمانی کوچک تا متوسط به‌عنوان یک راهکار کارآمد و قابل اعتماد شناخته می‌شود. مهم‌ترین مزیت آن، همگرایی بسیار سریع پس از بروز تغییرات در شبکه است؛ به‌طوری‌که کاربران در اغلب مواقع حتی متوجه قطعی یا جابه‌جایی مسیرها نمی‌شوند. این ویژگی برای سازمان‌هایی که سرویس‌های حساس و ارتباطات پیوسته دارند، اهمیت ویژه‌ای دارد.

علاوه بر این، سادگی در پیکربندی و کاهش پیچیدگی‌های مدیریتی باعث شده است پیاده‌سازی و نگهداری RSTP نسبت به بسیاری از راهکارهای دیگر آسان‌تر باشد. سازگاری مناسب با تجهیزات مختلف و امکان استفاده در زیرساخت‌های موجود نیز از دیگر مزایای عملی این پروتکل محسوب می‌شود. مجموع این ویژگی‌ها باعث شده RSTP به انتخابی منطقی برای سازمان‌هایی تبدیل شود که به دنبال تعادل میان عملکرد، پایداری و سهولت مدیریت شبکه هستند.

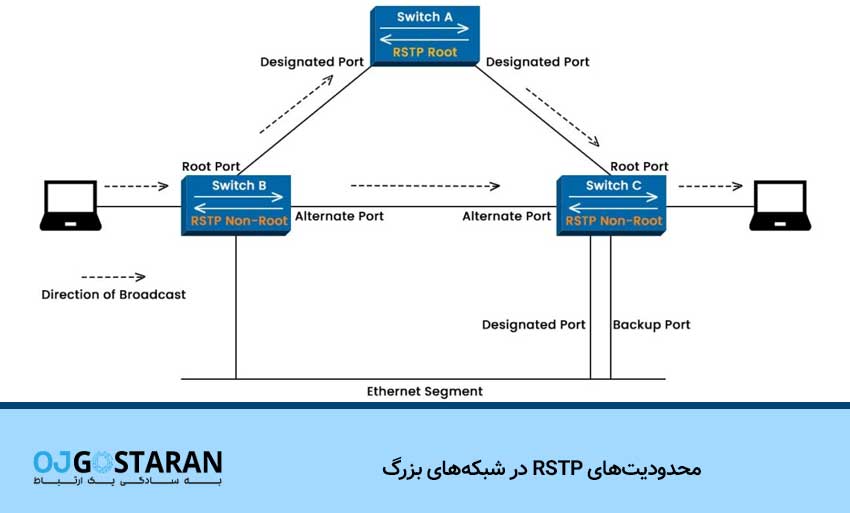

محدودیت‌های RSTP در شبکه‌های بزرگ

با وجود مزایای متعدد RSTP در سرعت همگرایی و ساده‌سازی مدیریت پورت‌ها، این پروتکل در شبکه‌های بزرگ و پیچیده محدودیت‌های قابل توجهی دارد. یکی از مهم‌ترین چالش‌ها زمانی بروز می‌کند که شبکه شامل چندین VLAN باشد. در چنین شرایطی، RSTP تنها یک Instance از Spanning Tree را برای کل شبکه ایجاد می‌کند. به بیان ساده، تمام VLANها مجبورند از یک توپولوژی مشترک استفاده کنند، بدون آن‌که امکان تفکیک مسیرها و بهینه‌سازی جریان ترافیک برای هر VLAN به‌صورت مجزا وجود داشته باشد.

این محدودیت می‌تواند منجر به استفاده غیرکارآمد از لینک‌های شبکه شود؛ به‌عنوان مثال، برخی مسیرها ممکن است به‌شدت بارگذاری شوند، در حالی که لینک‌های دیگر عملاً بدون استفاده باقی بمانند. در شبکه‌های بزرگ و سازمانی که تعداد VLANها زیاد است، این مسئله می‌تواند باعث کاهش کارایی کلی شبکه و حتی ایجاد گلوگاه در مسیرهای پرترافیک شود. بنابراین، برای سازمان‌هایی که نیاز به مدیریت دقیق مسیرها، توزیع متوازن ترافیک و افزایش بهره‌وری لینک‌ها دارند، RSTP به‌تنهایی کافی نیست و راهکارهای پیشرفته‌تری مانند MSTP توصیه می‌شود تا بتوان توپولوژی‌های مجزا برای VLANهای مختلف تعریف و کنترل بهتری بر جریان ترافیک شبکه داشت.

MSTP چیست و چه مشکلی را حل می‌کند

Multiple Spanning Tree Protocol یا MSTP به‌عنوان نسخه پیشرفته و انعطاف‌پذیر Spanning Tree معرفی شد تا محدودیت‌های RSTP در شبکه‌های بزرگ و پیچیده را برطرف کند. همان‌طور که پیش‌تر اشاره شد، RSTP تنها یک Instance از Spanning Tree برای کل شبکه ایجاد می‌کند و این موضوع باعث می‌شود تمام VLANها مجبور باشند از یک توپولوژی مشترک استفاده کنند، که می‌تواند منجر به استفاده غیربهینه از لینک‌ها و ایجاد گلوگاه در مسیرهای پرترافیک شود.

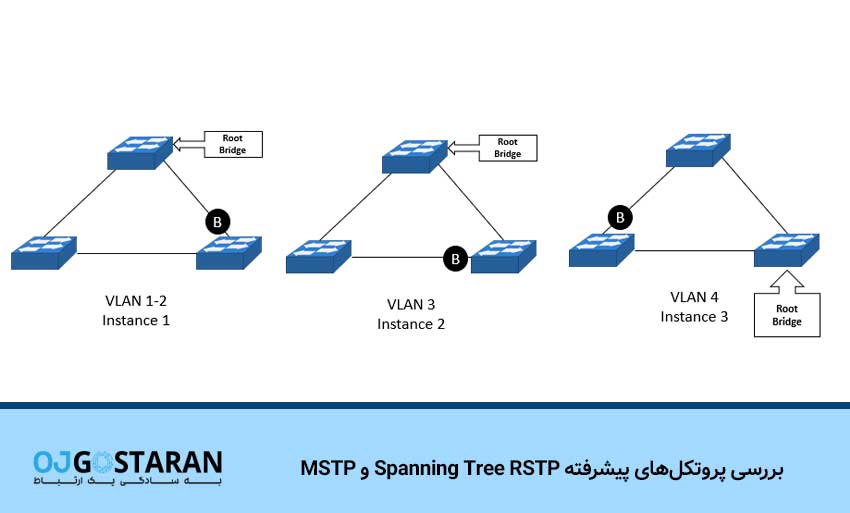

MSTP این محدودیت را با امکان ایجاد چندین Instance مجزا از Spanning Tree حل می‌کند. در این پروتکل، هر Instance می‌تواند به گروهی از VLANها اختصاص داده شود و توپولوژی مستقل خود را داشته باشد. این قابلیت به مدیر شبکه اجازه می‌دهد که ترافیک VLANهای مختلف را به صورت هوشمندانه بر روی لینک‌های متفاوت توزیع کند و از تمامی منابع شبکه به‌طور بهینه استفاده شود. علاوه بر این، MSTP قابلیت مدیریت همگرایی سریع و کنترل دقیق مسیرها را در شبکه‌های بزرگ فراهم می‌کند، به‌گونه‌ای که عملکرد شبکه حتی در محیط‌های پیچیده و دارای تعداد بالای VLAN، پایدار، قابل پیش‌بینی و بهینه باقی بماند. این ویژگی‌ها MSTP را به یک راهکار حرفه‌ای برای سازمان‌ها و مراکز داده با شبکه‌های چندلایه و پرظرفیت تبدیل کرده است.

مفهوم Instance در MSTP

ساختار Region در MSTP

نقش Mapping VLAN به Instance

مقایسه RSTP و MSTP از نظر عملکرد

کاربرد RSTP در سناریوهای عملی

RSTP در محیط‌های عملیاتی کوچک و متوسط به‌عنوان یک راهکار مؤثر و قابل اعتماد شناخته می‌شود. در شبکه‌های اداری کوچک، فروشگاه‌ها، دفاتر شعب یا محیط‌های آموزشی، تعداد VLANها معمولاً محدود است و پیچیدگی توپولوژی شبکه به‌اندازه‌ای نیست که به مدیریت چند Instance نیاز باشد. در چنین شرایطی، استفاده از RSTP می‌تواند به‌سرعت همگرایی و پایداری شبکه را تضمین کند و از ایجاد حلقه‌ها یا اختلالات ناخواسته جلوگیری نماید.

مزیت دیگر RSTP در این سناریوها، سادگی پیاده‌سازی و نگهداری آن است. مدیر شبکه می‌تواند بدون نیاز به پیکربندی پیچیده یا مدیریت Instanceهای متعدد، شبکه‌ای پایدار و قابل اعتماد ایجاد کند. علاوه بر این، RSTP با اکثر تجهیزات شبکه سازگاری دارد و می‌تواند به‌راحتی در ترکیب با سوئیچ‌های متنوع، مسیرهای افزونه را مدیریت کند. این ویژگی‌ها باعث شده‌اند RSTP به گزینه‌ای منطقی و اقتصادی برای سازمان‌ها و شرکت‌هایی تبدیل شود که به دنبال پایداری شبکه با حداقل پیچیدگی مدیریتی هستند.

نتیجه گیری

پروتکل‌های RSTP و MSTP هر دو با هدف افزایش پایداری، کاهش اختلالات و بهبود عملکرد شبکه‌های سوئیچ‌شده طراحی شده‌اند، اما کاربرد هر یک بسته به اندازه و پیچیدگی شبکه متفاوت است. RSTP با تمرکز بر سرعت همگرایی و سادگی در پیکربندی، گزینه‌ای ایده‌آل برای شبکه‌های کوچک تا متوسط است که تعداد VLANها محدود بوده و نیاز به توپولوژی‌های پیچیده ندارند. این پروتکل باعث می‌شود شبکه در برابر تغییرات توپولوژی به‌سرعت واکنش نشان دهد و زمان قطعی به حداقل برسد.

در مقابل، MSTP با قابلیت ایجاد چندین Instance مجزا، امکان مدیریت پیشرفته VLANها و توزیع هوشمند ترافیک بین لینک‌ها را فراهم می‌کند. این ویژگی MSTP را به گزینه‌ای حرفه‌ای برای شبکه‌های بزرگ، دیتاسنترها و سازمان‌هایی با تعداد زیاد VLAN و لینک‌های پرترافیک تبدیل کرده است. به‌عبارت دیگر، MSTP توانایی بهینه‌سازی منابع شبکه و جلوگیری از گلوگاه‌ها را دارد، چیزی که RSTP به‌تنهایی نمی‌تواند ارائه دهد.

در نهایت، شناخت دقیق نیازهای شبکه، تعداد VLANها، سطح پیچیدگی توپولوژی و اولویت‌های سازمان، کلید انتخاب صحیح بین RSTP و MSTP است. انتخاب درست پروتکل باعث می‌شود شبکه‌ای پایدار، کارآمد و قابل اعتماد داشته باشید که هم اکنون و هم در آینده قادر به پاسخگویی به نیازهای توسعه شبکه باشد.

سؤالات متداول

1-آیا RSTP جایگزین کامل STP شده است؟
در بسیاری از شبکه‌ها بله، اما STP همچنان در برخی تجهیزات قدیمی استفاده می‌شود.

2-آیا MSTP با RSTP سازگار است؟
بله، MSTP به‌گونه‌ای طراحی شده که بتواند با RSTP و حتی STP تعامل داشته باشد.

3-پیاده‌سازی MSTP دشوار است؟
در مقایسه با RSTP پیچیده‌تر است و نیاز به دانش و برنامه‌ریزی دقیق دارد.

4-آیا MSTP باعث افزایش امنیت شبکه می‌شود؟
به‌صورت مستقیم خیر، اما با بهینه‌سازی مسیرها از بروز اختلالات گسترده جلوگیری می‌کند.

5-برای شبکه‌های کوچک کدام پروتکل بهتر است؟
در اغلب موارد RSTP انتخاب مناسب‌تری برای شبکه‌های کوچک است.
